Los transformadores de potencia se clasifican según su uso: elevadores (6,3 kV/10,5 kV o 10,5 kV/110 kV para centrales eléctricas, etc.), comunicación (220 kV/110 kV o 110 kV/10,5 kV entre subestaciones), reductores (35 kV/0,4 kV o distribución de energía) 10,5kV/0,4kV).
Los transformadores de potencia se clasifican según el número de fases: monofásicos y trifásicos.
Los transformadores de potencia se clasifican según sus devanados: doble devanado (cada fase está instalada en el mismo núcleo, los devanados primario y secundario están enrollados por separado y aislados entre sí), tres devanados (cada fase tiene tres devanados, los devanados primario y secundario son enrollados por separado y aislados entre sí), Autotransformador (un conjunto de devanados con toma central como salida primaria o secundaria). Un transformador de tres devanados requiere que la capacidad del devanado primario sea mayor o igual a la capacidad del segundo y tercer devanados.
Los transformadores de potencia se clasifican según su uso: elevadores (6,3 kV/10,5 kV o 10,5 kV/110 kV para centrales eléctricas, etc.), comunicación (220 kV/110 kV o 110 kV/10,5 kV entre subestaciones), reductores (35 kV/0,4 kV o distribución de energía) 10,5kV/0,4kV).
Los transformadores de potencia se clasifican según el número de fases: monofásicos y trifásicos.
Los transformadores de potencia se clasifican según sus devanados: doble devanado (cada fase está instalada en el mismo núcleo, los devanados primario y secundario están enrollados por separado y aislados entre sí), tres devanados (cada fase tiene tres devanados, los devanados primario y secundario son enrollados por separado y aislados entre sí), Autotransformador (un conjunto de devanados con toma central como salida primaria o secundaria). Un transformador de tres devanados requiere que la capacidad del devanado primario sea mayor o igual a la capacidad del segundo y tercer devanados. Los porcentajes de las tres capacidades de devanado en el orden de alta tensión, media tensión y baja tensión son: 100/100/100, 100/50/100, 100/100/50. Se requiere que el segundo y tercer devanado no puedan funcionar a plena carga. Generalmente, el devanado terciario tiene un voltaje más bajo y se usa principalmente para el suministro de energía en áreas cercanas o para conectar equipos de compensación para conectar tres niveles de voltaje. Autotransformador: Hay dos tipos: elevador o reductor. Debido a su pequeña pérdida, peso ligero y uso económico, se utiliza ampliamente en redes eléctricas de voltaje ultra alto. El modelo comúnmente utilizado de autotransformadores pequeños es el de 400 V/36 V (24 V), que se utiliza para alimentar iluminación de seguridad y otros equipos.
| Usar | Electrónico |
| Fase | Tres |
| Estructura de la bobina | TOROIDAL |
| Número de bobina | AUTOTRANSFORMADOR |
Otros atributos
| Lugar de origen | Shandong, China |
| Nombre de la marca | Jinshida |
| Número de modelo | SCB11-30~1600/,S11-30~1600 |
| Voltaje de entrada | 10kv |

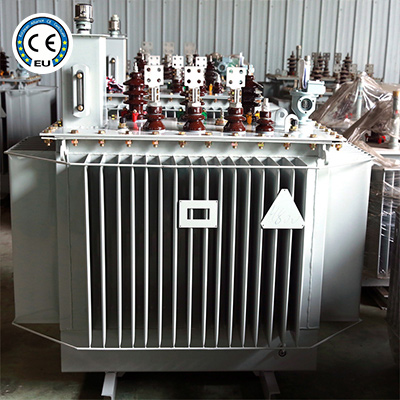

| Nombre del producto | Transformador trifásico |
| Capacidad nominal | 400kVA |
| Frecuencia | 50Hz/60Hz |
| Estándar | ISO9001: 2008 |
| Nombre | Transformador de alta frecuencia |
| Tensión nominal | 10KV |
| Garantía | 24 meses |
| voltaje secundario | 10 kilovoltios |
| Método de enfriamiento | EN UNA |
| Capacidad | 400kva |
Unidades de Venta |
Objeto unico |
Tamaño de paquete único |
770X570X930cm |
Peso bruto único |
410.000 kilos |
Parámetros del producto
10 Potencia nominal (kVA) |
Alto voltaje (kv) |
Baja Tensión (kv) |
Símbolo de conexión |
Pérdida sin carga (W) |
Pérdida en carga (W) |
Corriente sin carga (%) |
30KVA |
6,3 kV 15KV 22KV 25KV 33KV 10KV 11KV 20KV 35KV |
0,4 |
ydn11 Yyno |
570 |
4300 |
0,4 |
50KVA |
||||||
80KVA |
680 |
5140 |
0,45 |
|||
100KVA |
||||||
125KVA |
810 |
30800 |
0,4 |
|||
160KVA |
||||||
200KVA |
980 |
7500 |
0,4 |
|||
250KVA |
||||||
315KVA |
1150 |
10300 |
0,35 |
|||
400KVA |
||||||
500KVA |
1360 |
12000 |
0.3 |
|||
630KVA |
||||||
800KVA |
1640 |
145000 |
0,6 |
|||
1000KVA |
||||||
1250KAV |
1950 |
19140 |
0,6 |
|||
1600KVA |
||||||
2000KVA |
2340 |
22220 |
0,5 |
|||
2500KAV |
Varios modelos personalizados
Detalles del producto
Los transformadores trifásicos y los grupos de transformadores trifásicos se pueden conectar en forma de estrella, triángulo o zigzag. Están representados por los símbolos Y, D y Z en el lado de alto voltaje, y por los símbolos y, d y z en el lado de bajo voltaje. Hay un punto neutral de salida. El alto voltaje está representado por los símbolos YN y ZN, y el bajo voltaje está representado por los símbolos yn y zn. Según las diferentes combinaciones de cableado de devanados trifásicos, existen 12 tipos de grupos de cableado. Sin embargo, para facilitar la fabricación y el uso, nuestro país estipuló originalmente 5 grupos de cableado: Y, Yn0 (Y/Y0-12); Y, Yn (Y/Y-12); Sí, Sí (Y0/Y-12); Y, d11 (Y/△-11); SN, d11 (Y0/△-11).
